滚珠丝杠支撑座轴承-ZARN系列	ZKLN系列	ZARF系列	ZKLF系列

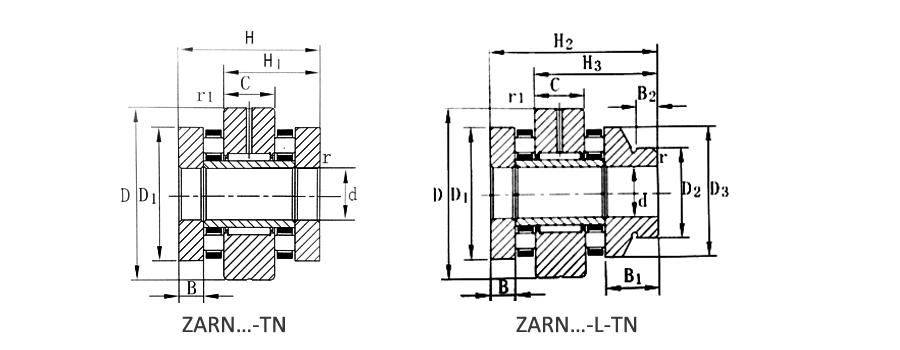

尺寸(mm)															型号	重量(kg)	型号	重量(kg)	载荷(kN)				极限转速(rmp)
d	D	H	H 1	H 2	H 3	C	D 1	D 2	D 3	B	B 1	B c	r s	r is					径向		轴向		极限转速(rmp)
d	D	H	H 1	H 2	H 3	C	D 1	D 2	D 3	B	B 1	B c	r s	r is					Cr	Cor	Cr	Cor	油	脂
15	45	40	28	53	41	16	35	24	34	7.5	20.5	11	0.3	0.6	ZARN1545-TN	0.34	ZARN1545-L-TN	0.37	13	17.5	24.9	53	8500	2200
17	47	43	29.5	57	43.5	16	38	28	38	9	23	11	0.3	0.6	ZARN1747-TN	0.37	ZARN1547-L-TN	0.41	14	19.9	26	57	7800	2100
20	52	46	31	60	45	16	42	30	40	10	24	11	0.3	0.6	ZARN2052-TN	0.41	ZARN2052-L-TN	0.46	14.9	22.4	33.5	76	7000	2000
20	62	60	40	75	55	20	52	40	50	12.5	27.5	11	0.3	0.6	ZARN2062-TN	0.87	ZARN2062-L-TN	0.99	22.6	36	64	141	6000	1500
25	57	50	35	65	50	20	47	36	45	10	25	11	0.3	0.6	ZARN2557-TN	0.53	ZARN2557-L-TN	0.59	22.6	36	33.5	86	6000	1900
25	72	60	40	75	55	20	62	48	60	12.5	27.5	11	0.3	0.6	ZARN2572-TN	1.17	ZARN2572-L-TN	1.32	24.3	41.5	80	199	4900	1400
30	62	50	35	65	50	20	52	40	50	10	25	11	0.3	0.6	ZARN3062-TN	0.60	ZARN3062-L-TN	0.75	24.3	41.5	39	101	5500	1800
30	80	66	43	82	59	20	68	52	66	14	30	12	0.3	0.6	ZARN3080-TN	1.50	ZARN3080-L-TN	1.70	26	47	107	265	4400	1300
35	70	54	37	70	53	20	60	45	58	11	27	12	0.3	0.6	ZARN3570-TN	0.80	ZARN3570-L-TN	0.93	26	47	56	148	4800	1700
35	85	66	43	82	59	20	73	60	73	14	30	12	0.3	0.6	ZARN3585-TN	1.65	ZARN3585-L-TN	1.80	27.5	53	105	265	4000	1250
40	75	54	37	70	53	20	65	50	63	11	27	12	0.3	0.6	ZARN4075-TN	0.90	ZARN4075-L-TN	1.00	27.5	53	59	163	4400	1600
40	90	75	50	93	68	25	78	60	78	16	34	12	0.3	0.6	ZARN4090-TN	2.09	ZARN4090-L-TN	2.39	38	74	117	315	3700	1200
45	80	60	42.5	75	57.5	25	70	56	68	11.5	26.5	12	0.3	0.6	ZARN4580-TN	1.12	ZARN4580-L-TN	1.27	38	74	61	177	4000	1500
45	105	82	53.5	103	74.5	25	90	70	88	17.5	38.5	14	0.3	0.6	ZARN45105-TN	3.02	ZARN45105-L-TN	3.42	40	82	154	405	3300	1150
50	90	60	42.5	78	60.5	25	78	60	78	11.5	29.5	12	0.3	0.6	ZARN5090-TN	1.43	ZARN5090-L-TN	1.78	40	82	90	300	3600	1200
50	110	82	53.5	103	74.5	25	95	75	93	17.5	38.5	14	0.3	0.6	ZARN50110-TN	3.30	ZARN50110-L-TN	3.75	42	90	172	480	3100	1100
55	115	82	53.5	103	74.5	25	1	80	98	17.5	38.5	14	0.3	0.6	ZARN55115-TN	3.50	ZARN55115-L-TN	4.00	44	98	177	500	2900	1000
60	120	82	53.5	103	74.5	25	105	90	105	17.5	38.5	16	0.3	0.6	ZARN60120-TN	3.70	ZARN60120-L-TN	4.85	44.5	92	187	550	2700	950
65	125	82	53.5	103	74.5	25	110	90	108	17.5	38.5	16	0.3	0.6	ZARN65125-TN	4.00	ZARN65125-L-TN	4.60	54	104	170	500	2600	900
70	130	82	53.5	103	74.5	25	115	100	115	17.5	38.5	16	0.3	0.6	ZARN70130-TN	4.10	ZARN70130-L-TN	4.85	56	118	200	615	2400	800
75	155	100	65	125	90	30	135	115	135	21	46	16	0.3	1	ZARN75155-TN	7.90	ZARN75155-L-TN	9.10	75	139	290	890	2100	700
90	180	110	72.5	135	97.5	35	160	130	158	22.5	47.5	16	0.3	1	ZARN90180-TN	11.80	ZARN90180-L-TN	13.20	101	215	320	1015	1800	700
