Ball Screw Support Bearing - ZKLF | ZKLN | ZARF | ZARN |

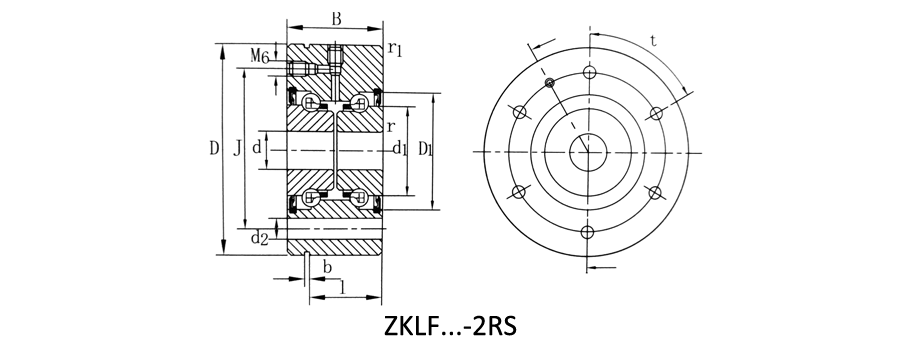

Dimension(mm) | Designation | Load Rating(kN) | Limiting Speed(rpm) | Mass(kg) | |||||||||||||
d | D | B | d1 | D1 | r | r1 | J | d 2 | b | l | t | M | Cr | Cor | |||
-0.25 | min. | min. | min. | min. | min. | ||||||||||||
12 | 55 | 25 | 25 | 33.5 | 0.3 | 0.6 | 42 | 6.5 | 3 | 17 | 3×120° | M6 | ZKLF1255-2RS | 17 | 24.7 | 3800 | 0.37 |
12 | 55 | 25 | 25 | 33.5 | 0.3 | 0.6 | 42 | 6.5 | 3 | 17 | 3×120° | M6 | ZKLF1255-2Z | 17 | 24.7 | 7600 | 0.37 |
15 | 60 | 25 | 28 | 36 | 0.3 | 0.6 | 46 | 6.5 | 3 | 17 | 3×120° | M6 | ZKLF1560-2RS | 17.9 | 28 | 3500 | 0.43 |
15 | 60 | 25 | 28 | 36 | 0.3 | 0.6 | 46 | 6.5 | 3 | 17 | 3×120° | M6 | ZKLF1560-2Z | 17.9 | 28 | 7000 | 0.43 |
17 | 62 | 25 | 30 | 38 | 0.3 | 0.6 | 48 | 6.5 | 3 | 17 | 3×120° | M6 | ZKLF1762-2RS | 18.8 | 31 | 3300 | 0.45 |
17 | 62 | 25 | 30 | 38 | 0.3 | 0.6 | 48 | 6.5 | 3 | 17 | 3×120° | M6 | ZKLF1762-2Z | 18.8 | 31 | 6600 | 0.45 |
20 | 68 | 28 | 34.5 | 44 | 0.3 | 0.6 | 53 | 6.5 | 3 | 19 | 4×90° | M6 | ZKLF2068-2RS | 26 | 47 | 3000 | 0.61 |
20 | 68 | 28 | 34.5 | 44 | 0.3 | 0.6 | 53 | 6.5 | 3 | 19 | 4×90° | M6 | ZKLF2068-2Z | 26 | 47 | 5400 | 0.61 |
25 | 75 | 28 | 40.5 | 49 | 0.3 | 0.6 | 58 | 6.5 | 3 | 19 | 4×90° | M6 | ZKLF2575-2RS | 27.5 | 55 | 2600 | 0.72 |
25 | 75 | 28 | 40.5 | 49 | 0.3 | 0.6 | 58 | 6.5 | 3 | 19 | 4×90° | M6 | ZKLF2575-2Z | 27.5 | 55 | 4700 | 0.72 |
30 | 80 | 28 | 45.5 | 54 | 0.3 | 0.6 | 63 | 6.5 | 3 | 19 | 6×60° | M6 | ZKLF3080-2RS | 29 | 64 | 2200 | 0.78 |
30 | 80 | 28 | 45.5 | 54 | 0.3 | 0.6 | 63 | 6.5 | 3 | 19 | 6×60° | M6 | ZKLF3080-2Z | 29 | 64 | 4300 | 0.78 |
35 | 90 | 34 | 52 | 63 | 0.3 | 0.6 | 75 | 8.5 | 3 | 25 | 4×90° | M8 | ZKLF3590-2RS | 41 | 89 | 2000 | 1.13 |
35 | 90 | 34 | 52 | 63 | 0.3 | 0.6 | 75 | 8.5 | 3 | 25 | 4×90° | M8 | ZKLF3590-2Z | 41 | 89 | 3800 | 1.13 |
